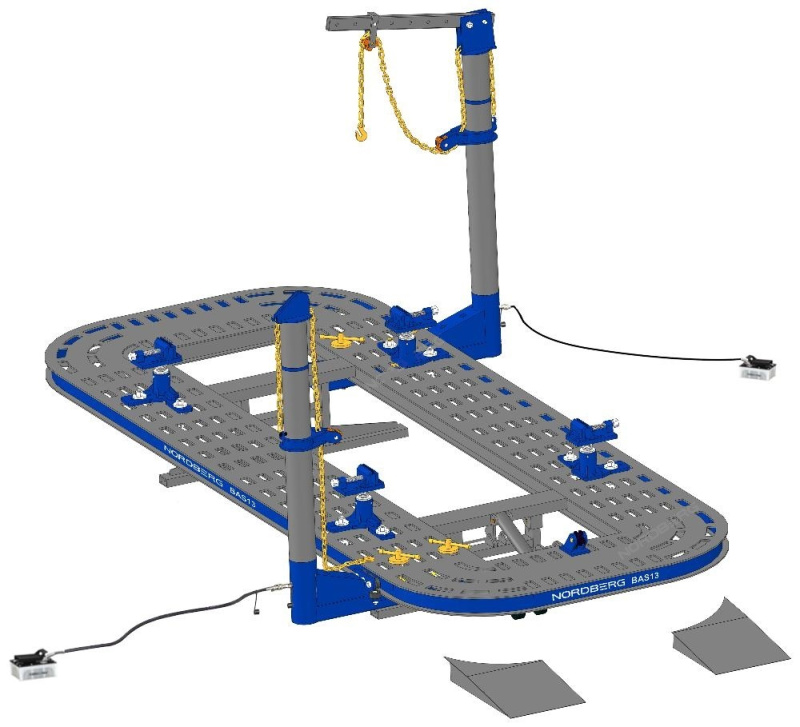

Стапель платформенный NORDBERG BAS13

Стапель платформенный Nordberg BAS13 Предназначен для восстановления геометрии кузовов легковых автомобилей и внедорожников.Позволяет производить любые кузовные работы быстро и качественно. Монолитная конструкция рамы позволяет жестко зафиксировать кузов.

Удобство работы со стапелями платформенной конструкции состоит в их полной независимости от фундамента и возможности простой установки и перемещения в любое время, что особенно актуально для арендуемых помещений.

При проектировании стенда для правки геометрии кузова использовались передовые технологии и были учтены все преимущества и недостатки стапелей самых известных марок. Сила, точность, практичность и безопасность — вот принцип изготовления стендов Nordberg.

Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы 100 мм. Вдоль всей платформы проходят два ряда пазов для крепления в них фиксирующих стоек, благодаря которым можно закрепить кузов любой конструкции. Платформа имеет выступающие кромки на внешних и внутренних гранях, которые служат рельсовыми опорами для силовых башен. Процедура установки/ снятия автомобиля быстрая и простая. Стапель оснащен гидроцилиндром наклона для заезда либо затягивания при помощи лебедки. Также в комплекте имеются тележки для закатывания автомобилей с заблокированными колесами. Стапель не требует центровки автомобиля относительно оси рамы, что позволяет существенно сократить время установки и максимально рационально организовать рабочее пространство на нем.
Две мощных силовых башни с тяговым усилием по 10 тонн, и с легко фиксирующимися креплениями, позволяющих быстро и эффективно прилагать усилия в различных направлениях, обеспечивают возможность работы с любой частью кузова в любых плоскостях. Полный разворот на 360º может обеспечить любой угол приложения усилия. Приработе стапеля нет «мертвых зон». В комплект поставки включена стрела для направления усилия вытяжки вверх.
Силовые башни оборудованы мощной и надежной гидравликой, управляемой пневмогидравлическими педалями и оснащенные роликами расположены непосредственно на платформе. Башни без лишних усилий передвигаются вдоль периметра стенда по рельсовым направляющим и фиксируются в любой точке, в том числе на углах стапеля.
Комплект из фиксирующих зажимов быстро и надежно фиксирует практически любой автомобиль.
Комплект инструмента и аксессуаров, входящие в поставку обеспечивает возможность проведения всех видов работ.

Комплектация
Платформа из высокопрочной стали грузоподъемностью 3 т
Напольные поддерживающие перпендикулярные стойки — 2 шт.
Силовая башня с цилиндром 10 т — 2 шт.
Стрела для правки крыши — 1 шт.
Пневмогидравлический насос — 2 шт.
Гидравлический цилиндр — 3 шт.
Передвижной перфорированный стенд с оснасткой из 26 предметов, лебедка, 4 фиксирующих винта, 2 трапа, 2 тележки для машин без колес.

Угол приложения усилия 360°

Давление в гидравлической системе 70 МПа
Макс. сила тяги башни 10 тонн

Макс. поднимаемый вес 3000 кг
Опоры (2 шт)
1970х520х110 мм

Трапы (2 шт)
1150х600х370 мм
Комплект аксессуаров
1150х700х550 мм

Платформа
5600х2200х210 мм
Силовые башни (2 шт)
1850х1250х150 мм

Стенд для аксессуаров
1700х1180х110 мм

Упаковка 1:
ВЕС, кг: 20
ШИРИНА, мм: 900
ДЛИНА, мм: 1300
ВЫСОТА, мм: 100

Упаковка 2:
ВЕС, кг: 330
ШИРИНА, мм: 600
ДЛИНА, мм: 1000
ВЫСОТА, мм: 600

Упаковка 3:
ВЕС, кг: 260
ШИРИНА, мм: 1200
ДЛИНА, мм: 2120
ВЫСОТА, мм: 400

Упаковка 4:
ВЕС, кг: 125
ШИРИНА, мм: 1200
ДЛИНА, мм: 1850
ВЫСОТА, мм: 400

Упаковка 5:
ВЕС, кг: 70
ШИРИНА, мм: 550
ДЛИНА, мм: 2000
ВЫСОТА, мм: 300

Упаковка 6:
ВЕС, кг: 25
ШИРИНА, мм: 600
ДЛИНА, мм: 1100
ВЫСОТА, мм: 300

Упаковка 7:
ВЕС, кг: 1100
ШИРИНА, мм: 2100
ДЛИНА, мм: 5400
ВЫСОТА, мм: 250

Упаковка 8:
ВЕС, кг: 12
ШИРИНА, мм: 120
ДЛИНА, мм: 1200
ВЫСОТА, мм: 70
